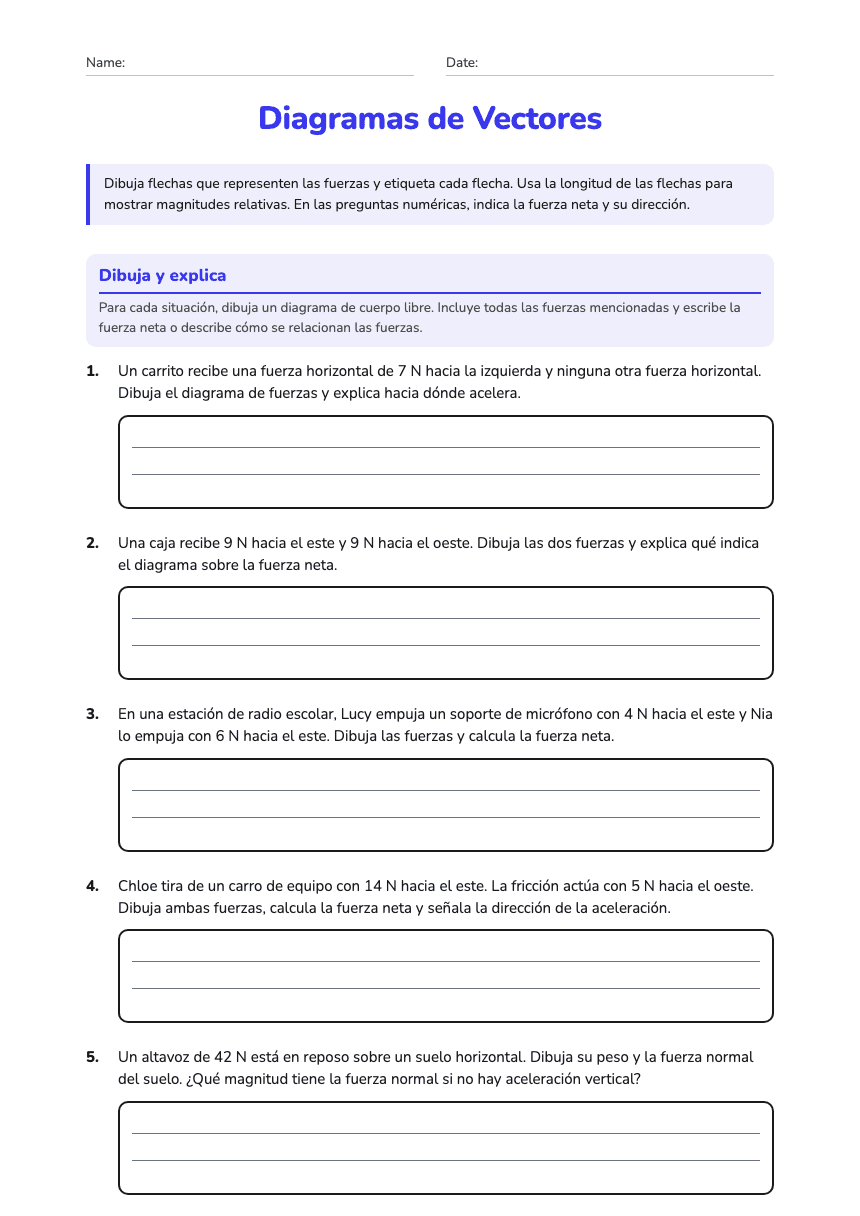

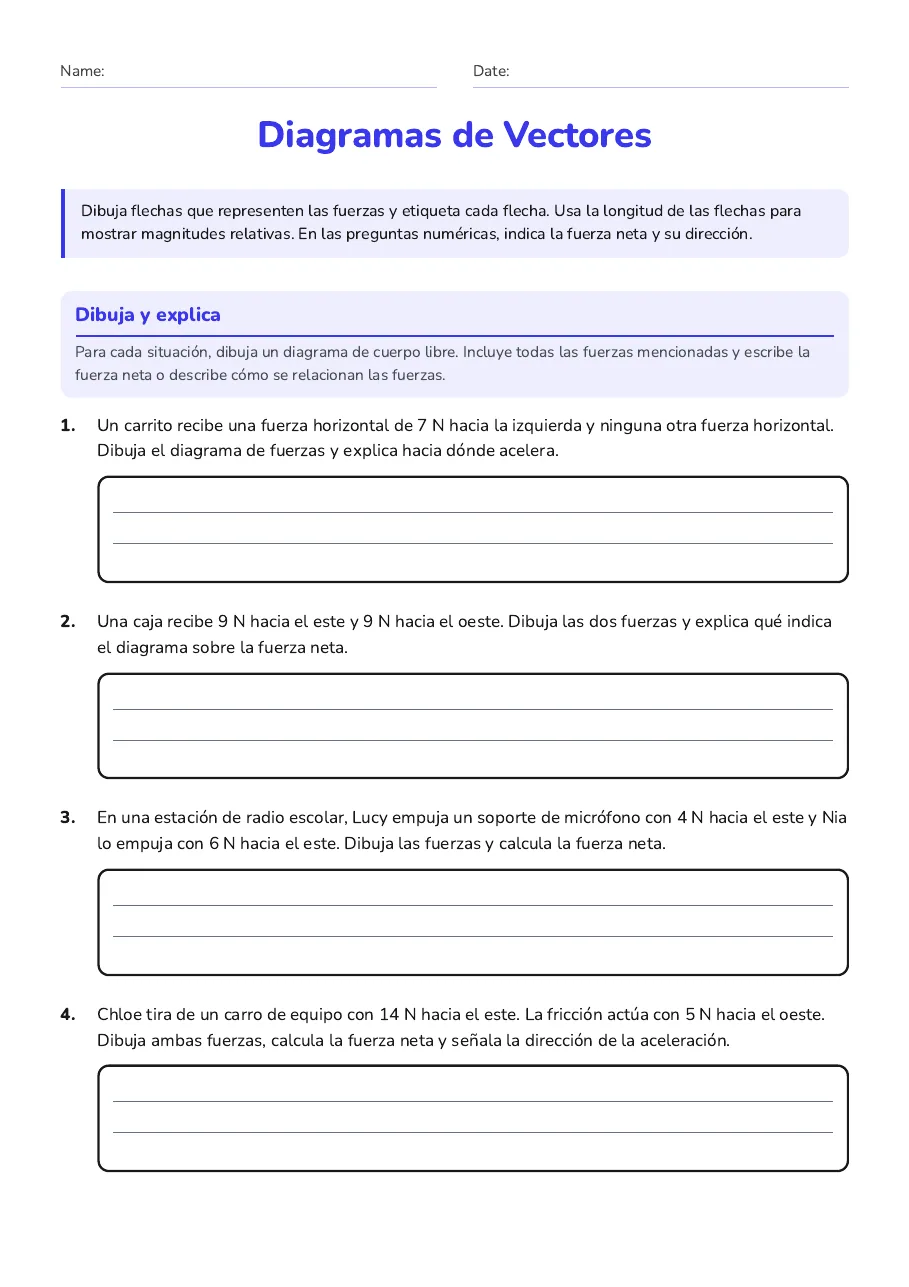

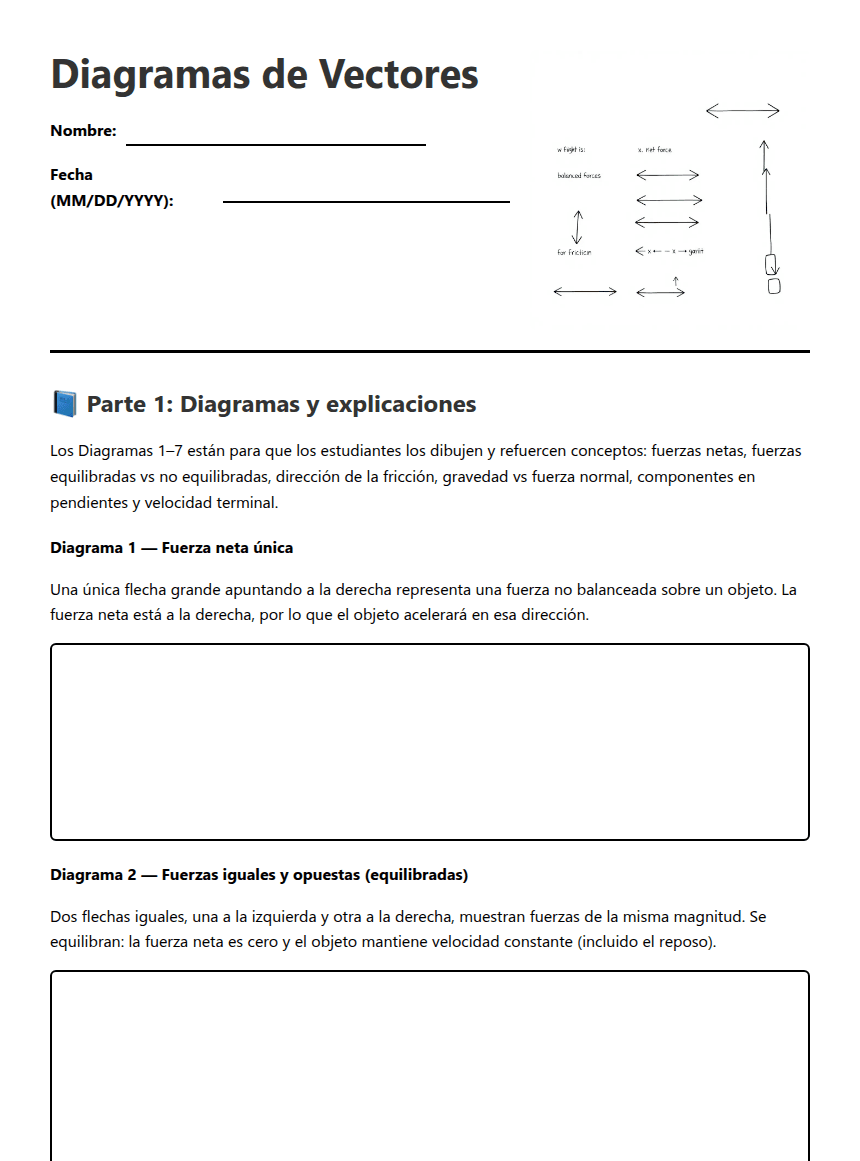

Diagramas de Vectores

Dibuja flechas que representen las fuerzas y etiqueta cada flecha. Usa la longitud de las flechas para mostrar magnitudes relativas. En las preguntas numéricas, indica la fuerza neta y su dirección.

Dibuja y explica

Para cada situación, dibuja un diagrama de cuerpo libre. Incluye todas las fuerzas mencionadas y escribe la fuerza neta o describe cómo se relacionan las fuerzas.

1.Un carrito recibe una fuerza horizontal de 7 N hacia la izquierda y ninguna otra fuerza horizontal. Dibuja el diagrama de fuerzas y explica hacia dónde acelera.

2.Una caja recibe 9 N hacia el este y 9 N hacia el oeste. Dibuja las dos fuerzas y explica qué indica el diagrama sobre la fuerza neta.

3.En una estación de radio escolar, Lucy empuja un soporte de micrófono con 4 N hacia el este y Nia lo empuja con 6 N hacia el este. Dibuja las fuerzas y calcula la fuerza neta.

4.Chloe tira de un carro de equipo con 14 N hacia el este. La fricción actúa con 5 N hacia el oeste. Dibuja ambas fuerzas, calcula la fuerza neta y señala la dirección de la aceleración.

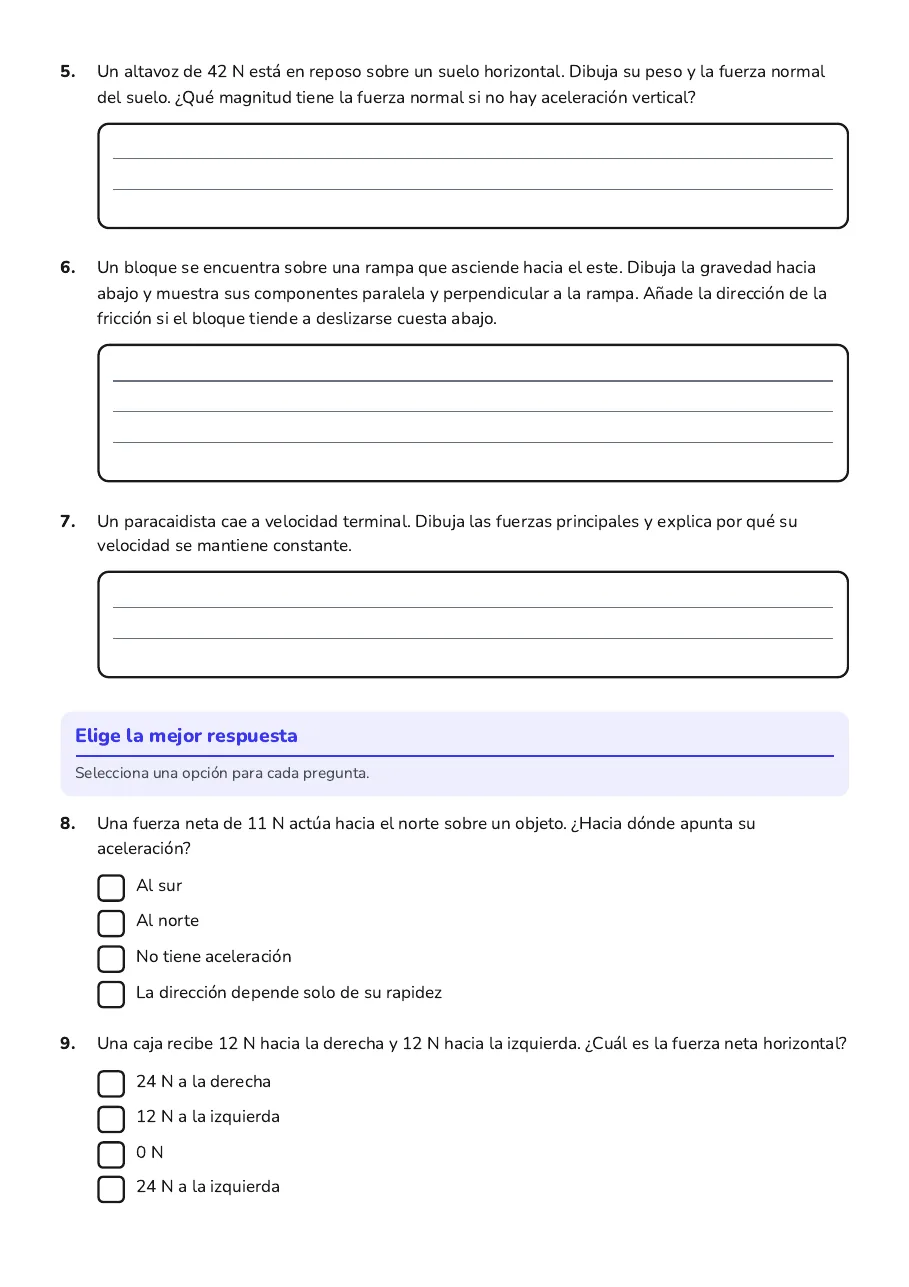

5.Un altavoz de 42 N está en reposo sobre un suelo horizontal. Dibuja su peso y la fuerza normal del suelo. ¿Qué magnitud tiene la fuerza normal si no hay aceleración vertical?

6.Un bloque se encuentra sobre una rampa que asciende hacia el este. Dibuja la gravedad hacia abajo y muestra sus componentes paralela y perpendicular a la rampa. Añade la dirección de la fricción si el bloque tiende a deslizarse cuesta abajo.

7.Un paracaidista cae a velocidad terminal. Dibuja las fuerzas principales y explica por qué su velocidad se mantiene constante.

Elige la mejor respuesta

Selecciona una opción para cada pregunta.

8.Una fuerza neta de 11 N actúa hacia el norte sobre un objeto. ¿Hacia dónde apunta su aceleración?

Al sur
Al norte
No tiene aceleración
La dirección depende solo de su rapidez

9.Una caja recibe 12 N hacia la derecha y 12 N hacia la izquierda. ¿Cuál es la fuerza neta horizontal?

24 N a la derecha
12 N a la izquierda
0 N
24 N a la izquierda

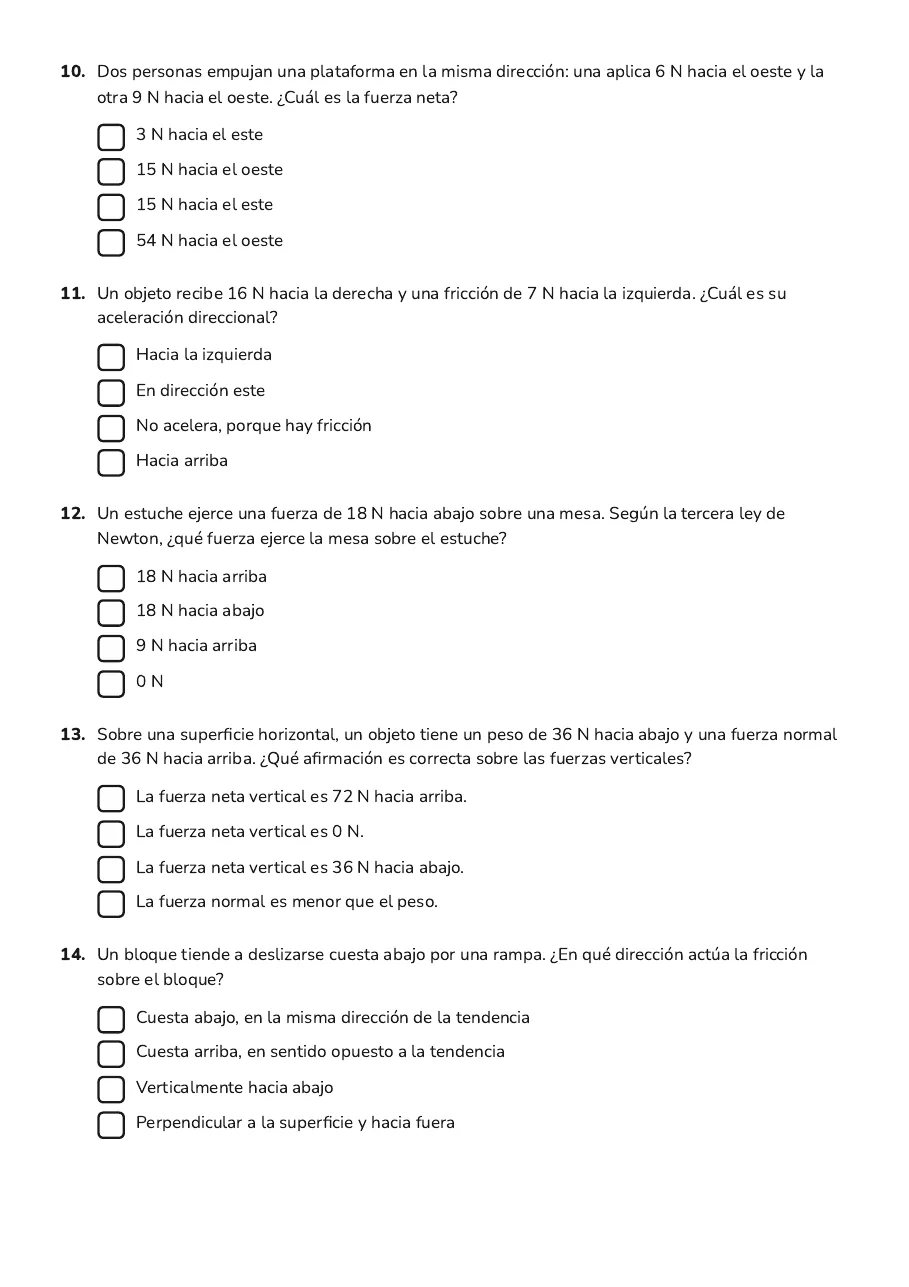

10.Dos personas empujan una plataforma en la misma dirección: una aplica 6 N hacia el oeste y la otra 9 N hacia el oeste. ¿Cuál es la fuerza neta?

3 N hacia el este
15 N hacia el oeste
15 N hacia el este
54 N hacia el oeste

11.Un objeto recibe 16 N hacia la derecha y una fricción de 7 N hacia la izquierda. ¿Cuál es su aceleración direccional?

Hacia la izquierda
En dirección este
No acelera, porque hay fricción
Hacia arriba

12.Un estuche ejerce una fuerza de 18 N hacia abajo sobre una mesa. Según la tercera ley de Newton, ¿qué fuerza ejerce la mesa sobre el estuche?

18 N hacia arriba
18 N hacia abajo
9 N hacia arriba
0 N

13.Sobre una superficie horizontal, un objeto tiene un peso de 36 N hacia abajo y una fuerza normal de 36 N hacia arriba. ¿Qué afirmación es correcta sobre las fuerzas verticales?
