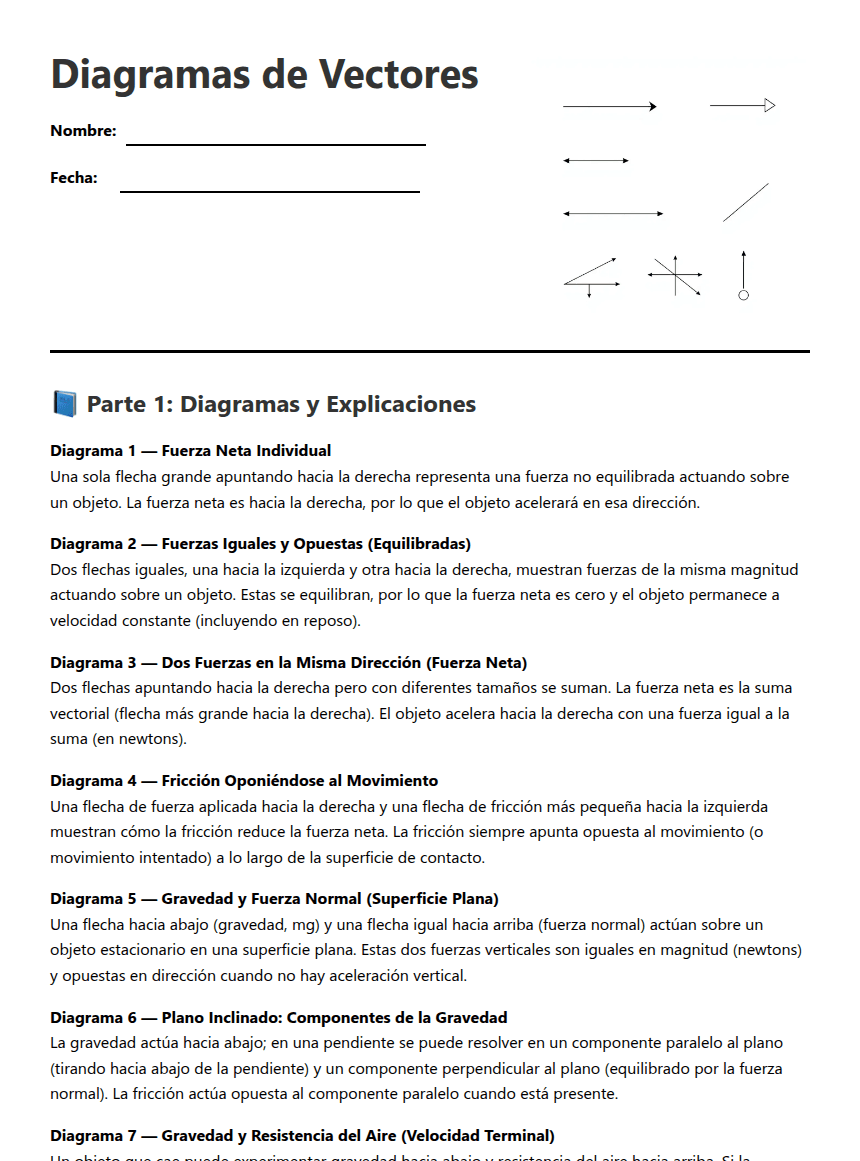

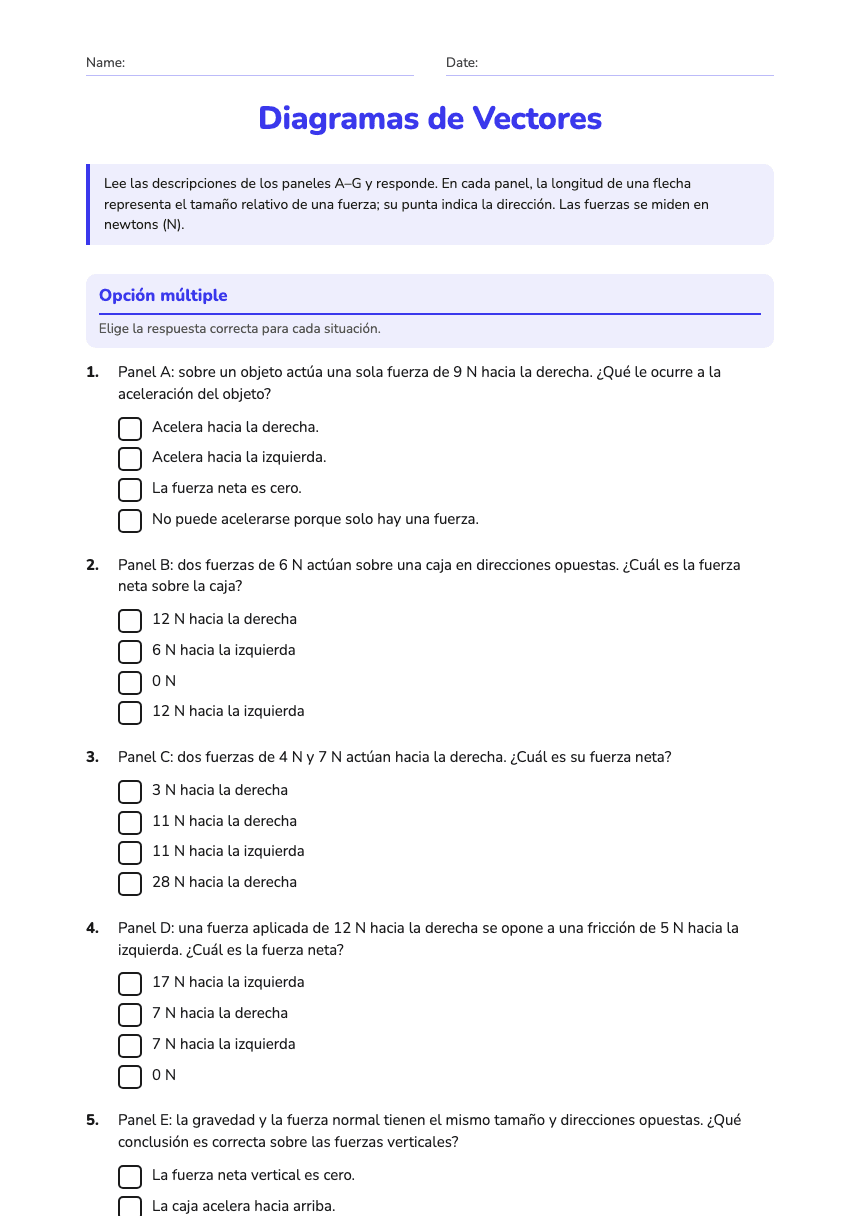

Diagramas de Vectores
A free science worksheet ready for your classroom. Open in Kuraplan to grab the print-ready PDF, customize it for your students, or generate a fresh version in seconds.
Name:Date:
Diagramas de Vectores
Lee las descripciones de los paneles A–G y responde. En cada panel, la longitud de una flecha representa el tamaño relativo de una fuerza; su punta indica la dirección. Las fuerzas se miden en newtons (N).
Opción múltiple
Elige la respuesta correcta para cada situación.
1.Panel A: sobre un objeto actúa una sola fuerza de 9 N hacia la derecha. ¿Qué le ocurre a la aceleración del objeto?
- Acelera hacia la derecha.
- Acelera hacia la izquierda.
- La fuerza neta es cero.
- No puede acelerarse porque solo hay una fuerza.
2.Panel B: dos fuerzas de 6 N actúan sobre una caja en direcciones opuestas. ¿Cuál es la fuerza neta sobre la caja?
- 12 N hacia la derecha
- 6 N hacia la izquierda
- 0 N
- 12 N hacia la izquierda
3.Panel C: dos fuerzas de 4 N y 7 N actúan hacia la derecha. ¿Cuál es su fuerza neta?
- 3 N hacia la derecha
- 11 N hacia la derecha
- 11 N hacia la izquierda
- 28 N hacia la derecha
4.Panel D: una fuerza aplicada de 12 N hacia la derecha se opone a una fricción de 5 N hacia la izquierda. ¿Cuál es la fuerza neta?
- 17 N hacia la izquierda
- 7 N hacia la derecha
- 7 N hacia la izquierda
- 0 N
5.Panel E: la gravedad y la fuerza normal tienen el mismo tamaño y direcciones opuestas. ¿Qué conclusión es correcta sobre las fuerzas verticales?
- La fuerza neta vertical es cero.
- La caja acelera hacia arriba.
- La gravedad es mayor que la fuerza normal.
- La fuerza neta apunta hacia abajo.
6.Panel F: un bloque está en una rampa y la gravedad se descompone en componentes paralelo y perpendicular a ella. ¿Qué componente de la gravedad tira del bloque cuesta abajo?
- El componente paralelo a la rampa
- El componente perpendicular a la rampa
- La fuerza normal
- La fricción hacia arriba
7.Panel G: sobre una hoja que cae, la gravedad y la resistencia del aire tienen cada una una magnitud de 8 N y actúan en direcciones opuestas. ¿Qué ocurre con la velocidad de la hoja mientras estas fuerzas se mantengan equilibradas?
- Aumenta continuamente.
- Disminuye hasta que la hoja sube.
- Permanece constante.
- Se vuelve cero de inmediato.
8.Una caja recibe una fuerza de 9 N hacia la izquierda y otra de 14 N hacia la derecha. ¿Cuál es la fuerza neta?
- 23 N hacia la derecha
- 5 N hacia la derecha
- 5 N hacia la izquierda
- 0 N
9.Una mano empuja una pared hacia adelante con 18 N. Según la tercera ley de Newton, ¿qué fuerza ejerce la pared sobre la mano?
- 18 N hacia adelante
- 18 N en dirección opuesta
- 9 N en dirección opuesta
- Ninguna fuerza
10.Un objeto tiene una fuerza de gravedad de 36 N hacia abajo y una fuerza normal de 29 N hacia arriba. ¿En qué dirección apunta la fuerza neta vertical?
- Hacia arriba
- Hacia abajo
- No hay fuerza neta vertical
- Hacia la derecha
Relaciona las ideas
Escribe la letra de la descripción junto al concepto que le corresponde. Cada letra se usa una vez.
Responde con tus palabras
Usa los conceptos de fuerzas y vectores para explicar cada respuesta.
11.En el panel D, explica por qué la caja acelera hacia la derecha aunque la fricción actúe hacia la izquierda.
12.Dibuja dos flechas de fuerza sobre una pelota: 10 N hacia la izquierda y 4 N hacia la derecha. Después escribe la fuerza neta y su dirección.
3 printable pages

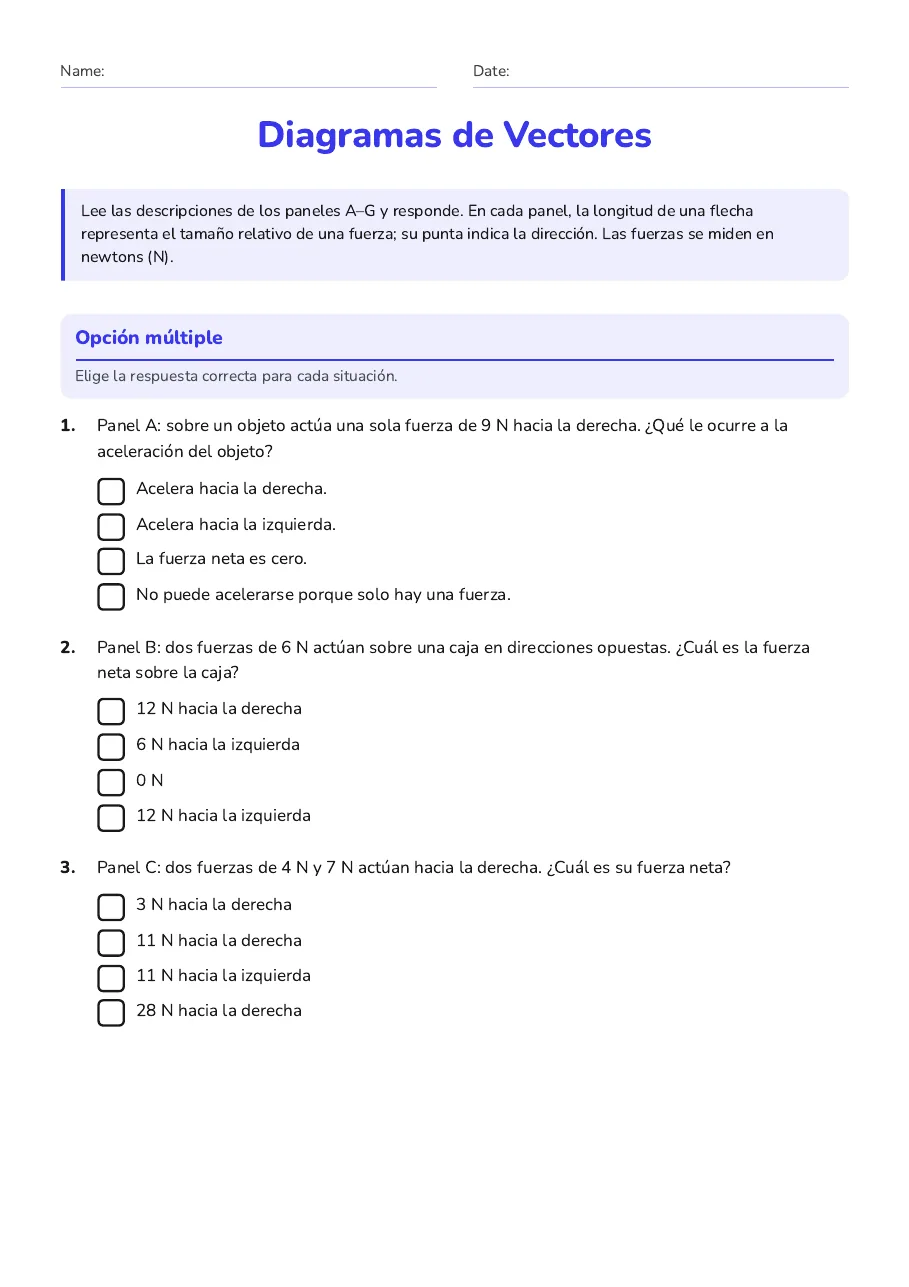

Page 1

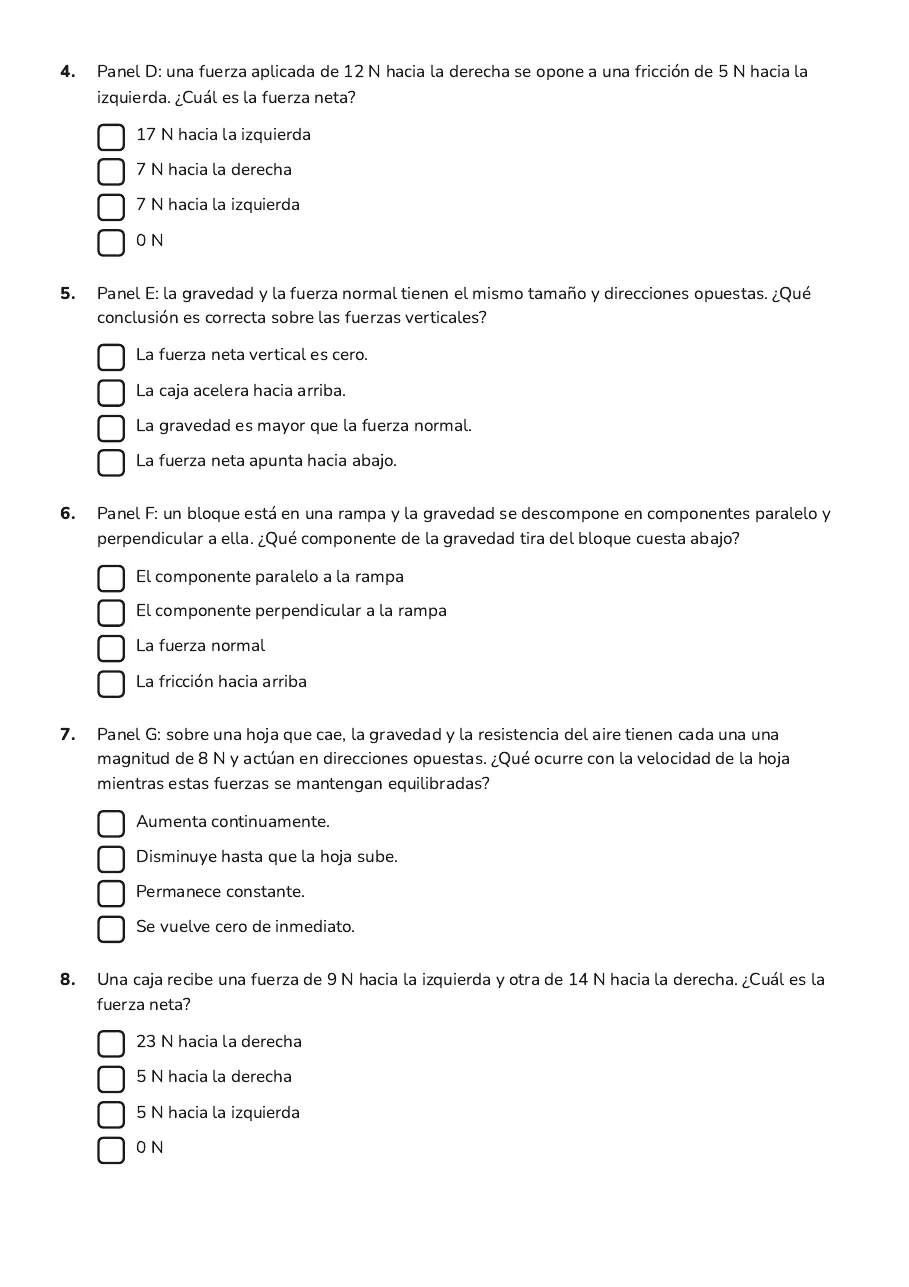

Page 2

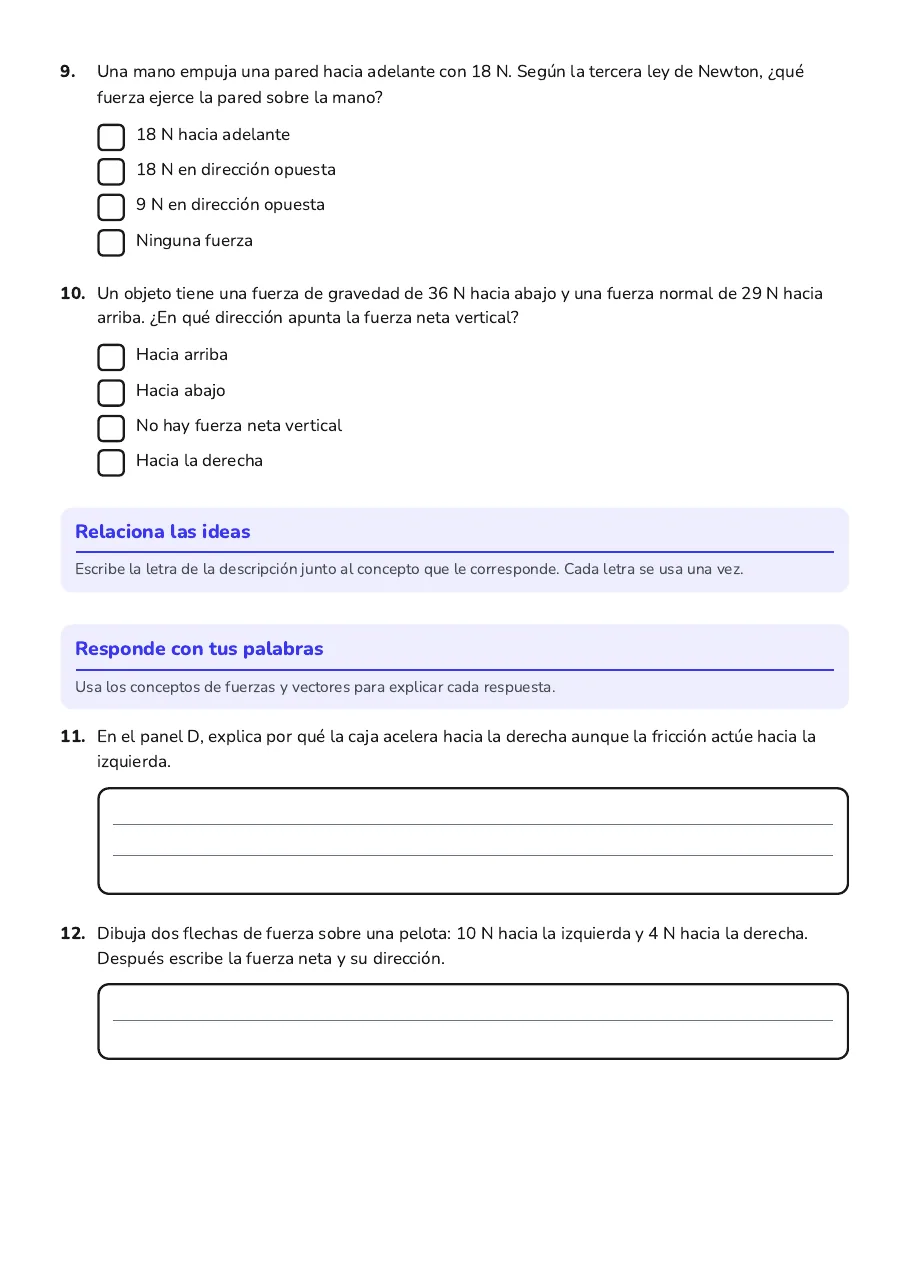

Page 3
