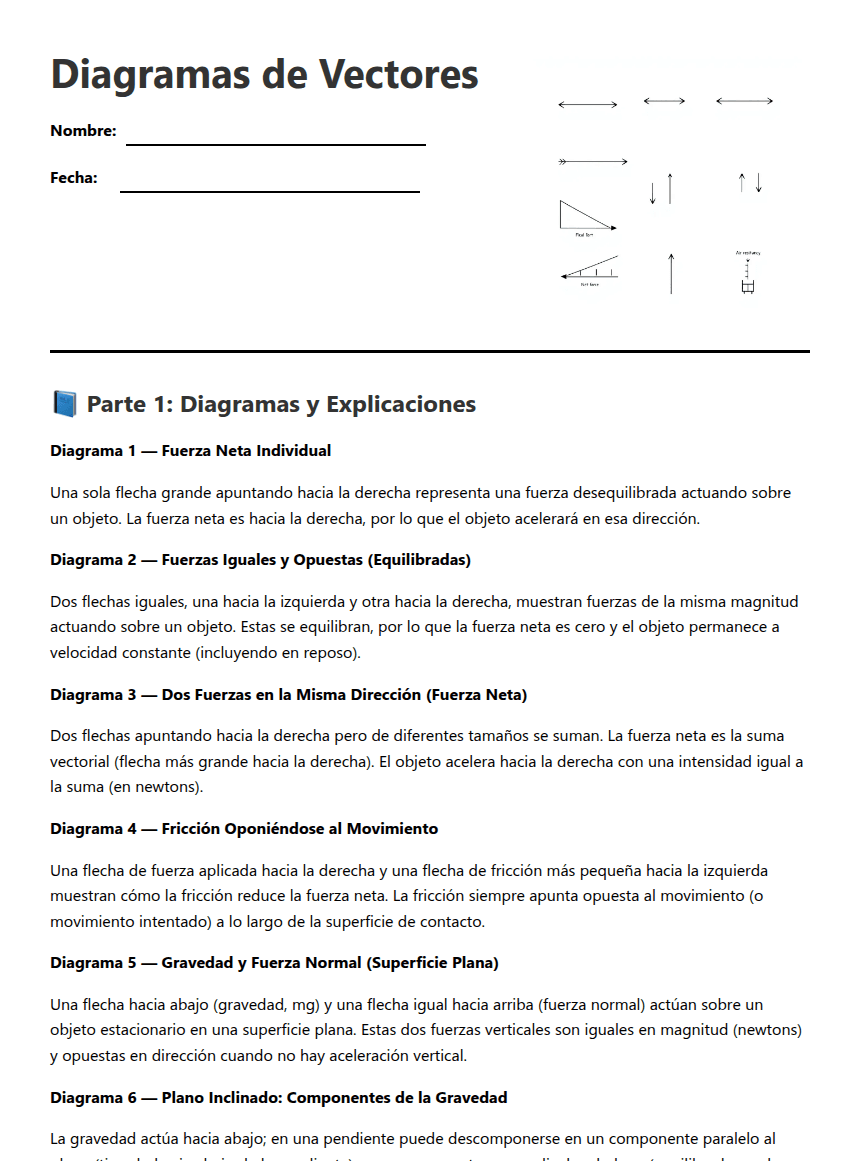

📘 Parte 1: Diagramas y Explicaciones

Diagrama 1 — Fuerza Neta Individual

Una sola flecha grande apuntando hacia la derecha representa una fuerza desequilibrada actuando sobre un objeto. La fuerza neta es hacia la derecha, por lo que el objeto acelerará en esa dirección.

Diagrama 2 — Fuerzas Iguales y Opuestas (Equilibradas)

Dos flechas iguales, una hacia la izquierda y otra hacia la derecha, muestran fuerzas de la misma magnitud actuando sobre un objeto. Estas se equilibran, por lo que la fuerza neta es cero y el objeto permanece a velocidad constante (incluyendo en reposo).

Diagrama 3 — Dos Fuerzas en la Misma Dirección (Fuerza Neta)

Dos flechas apuntando hacia la derecha pero de diferentes tamaños se suman. La fuerza neta es la suma vectorial (flecha más grande hacia la derecha). El objeto acelera hacia la derecha con una intensidad igual a la suma (en newtons).

Diagrama 4 — Fricción Oponiéndose al Movimiento

Una flecha de fuerza aplicada hacia la derecha y una flecha de fricción más pequeña hacia la izquierda muestran cómo la fricción reduce la fuerza neta. La fricción siempre apunta opuesta al movimiento (o movimiento intentado) a lo largo de la superficie de contacto.

Diagrama 5 — Gravedad y Fuerza Normal (Superficie Plana)

Una flecha hacia abajo (gravedad, mg) y una flecha igual hacia arriba (fuerza normal) actúan sobre un objeto estacionario en una superficie plana. Estas dos fuerzas verticales son iguales en magnitud (newtons) y opuestas en dirección cuando no hay aceleración vertical.

Diagrama 6 — Plano Inclinado: Componentes de la Gravedad

La gravedad actúa hacia abajo; en una pendiente puede descomponerse en un componente paralelo al plano (tirando hacia abajo de la pendiente) y un componente perpendicular al plano (equilibrado por la fuerza normal). La fricción actúa opuesta al componente paralelo cuando está presente.

Diagrama 7 — Gravedad y Resistencia del Aire (Velocidad Terminal)

Un objeto en caída puede experimentar gravedad hacia abajo y resistencia del aire hacia arriba. Si la resistencia del aire crece hasta igualar la gravedad, las fuerzas se equilibran (fuerza neta cero) y el objeto alcanza velocidad terminal (velocidad constante).

📝 Parte 2: Opción Múltiple (Selecciona la mejor respuesta)

🔑 Clave de Respuestas (Uso del Instructor)

1. El objeto acelerará hacia la derecha. → B

2. Cero newtons. → B

3. 8 N hacia la derecha. → B

4. Derecha, porque la fuerza neta es hacia la derecha. → B

5. La fuerza vertical neta es cero. → B

6. El componente paralelo al plano. → B

7. La resistencia del aire iguala la gravedad (fuerza neta cero). → C

8. 5 N izquierda. → B

9. 20 N hacia arriba. → C

10. Acelera hacia abajo (neto 5 N hacia abajo). → B
